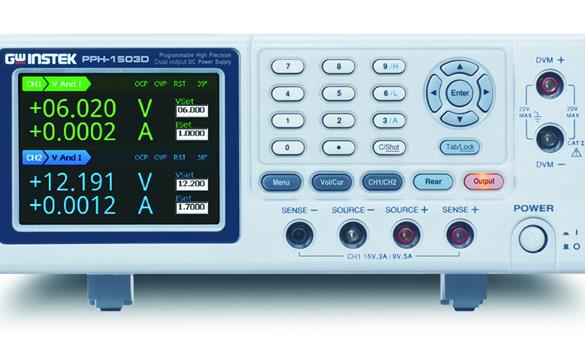

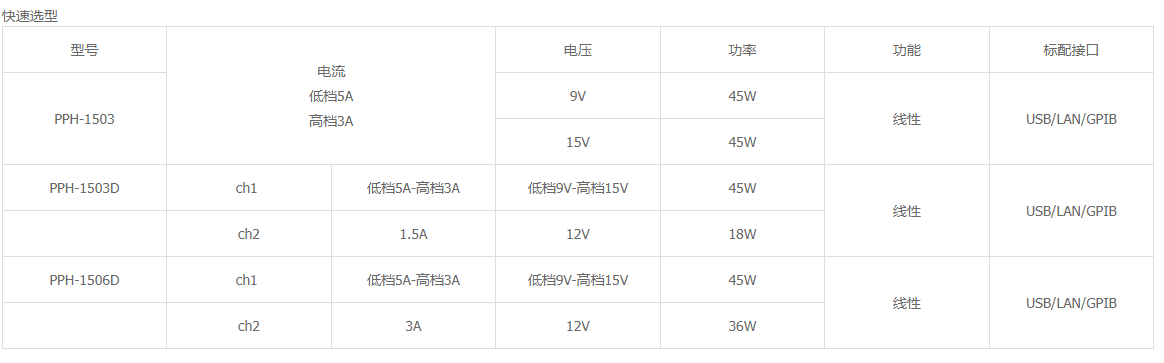

PPH-1503D & PPH-1506D & PPH-1510D(線性)

• 雙通道直流電源輸出

• CH1:45W(0~15V / 0~3A 或 0~9V / 0~5A; PPH-1503D/1506D)

  (0~4.5V/0~10A 后面板輸出; PPH-1510D)

• CH2:18W(0~12V / 0~1.5A; PPH1503D)

  36W(0~12V/0~3A; PPH1506D/1510D)

• 3.5"TFT LCD顯示

• 內置數字電壓表測量功能

• 高分辨率測量（5mA檔位：1mV/0.1μA）

• 電流拉載能力（Max:3.5A）

• 脈沖電流測量（最小脈沖寬度：33μs）

• 長積分電流測量

• 序列式電源輸出功能

• 內置電池模擬功能

• OVP、OTP和散熱片溫度顯示功能

• 支持USB（Device & Host）/GPIB/LAN

• 5組存儲、調取功能

• RELAY控制功能

固緯電子新推出的PPH-1503D系列是一款可程控高精度雙通道直流電源供應器，PPH-1503D于CH1提供雙范圍電壓/電流工作范圍及總功率為45W; 其工作范圍分別為0 -15V/ 0 -3A 或 0 – 9V/ 0 – 5A。而在CH2提供了0 – 12V/0 – 1.5A的18W輸出。PPH-1503D所具有的高精度的測量能力，最高分辨為1mV/0.1uA，最小可測量到脈沖寬度為33us的脈沖電流，滿足客戶對于高解析度及脈沖電流測量的應用。

對于手機、無線裝置、穿戴設備運作時會產生的短暫幾百us到幾十個ms的脈沖電流，一般電源供應器無法如同電池，提供快速電壓瞬態回復時間(transient recovery time)。PPH-1503D與一般電源不同，具備快速電壓瞬態回復時間，在模擬電池輸出脈沖電流的過程，可以快速補償脈沖電流所造成的降壓; 而CH1內建電池模擬功能所提供的輸出阻抗設定，可以更精確的模擬電池放電時的內阻特性。快速電壓瞬態回復時間及內建電池模擬功能，使PPH-1503D能夠更精確模擬電池的真實行為模式

利用PPH-1503D的電池模擬功能和脈沖電流測量功能，可適用于移動通訊測量，包含手機、無線、藍牙周邊及穿戴設備。使用一組電源模擬作為移動電池對手機供電，同時另一組電源模擬作為USB充電裝置，對手機充電，并測量手機電流的功耗變化，尤其是當電話接聽時所產生的脈沖電流。同時PPH-1503D也支援USB-IF協會所架構的USB Power Delivery(PD)充電/供電規范，Profile1, Profile2及Profile3的測試需求。因為PPH-1503D同時具備供電及吸收電流的能力，所以也適合模擬成電池、充電器及電子負載對待測物進行充電及放電測試。

PPH-1503D是一款具有3mVrms/ 8mVpp的低紋波&雜訊的高精度電源供應器。提供三段電流檔位和設定，于最小5mA電流檔位可以提供0.1uA回讀分辨率;500mA檔位提供10uA的回讀分辨率和1.5A&5A檔位提供100uA電流回讀分辨率。因此適用于測量移動裝置通訊時工作電流、待機時電流消耗及關機時的泄漏電流或其它低電流測量應用。



詳細規格
機種	PPH-1503D/1506D/1510D
額定輸出
通道	CH1	CH2
電壓	0 ~ 15V	0 ~ 12V
電流	0 ~ 5A (0~9V)；0 ~ 3A (9~15V)；0~10A(0~4.5V,Rear,PPH-15010D)	0 ~ 1.5A(1503D)；0~3A(PPH-1506D/PPH-1510D)
功率	45W	18W(1503D)36W(PPH-1506D/PPH-1510D)
輸出電壓上升時間	0.20ms(10% ~ 90% ON)me
輸出電壓下降時間	0.30ms(90% ~ 10% OFF)
穩定度
電壓	0.01%+3.0mV
電流	NA
調節率(CV)
負載	0.01%+2mV
電源	0.5mV
調節率(CC)
負載	0.01%+1mA
電源	0.5mA
漣波&噪聲
CV p-p (20Hz – 20MHz)	8mV	8mV
CV rms(0 – 1MHz)	3mV	3mV
CC rms	NA	NA
程控精度
電壓	±0.05%+10mV	±0.05%+10mV
電流( 1.5A or 5A)	±0.16%+5mA	±0.16%+5mA(5A/3A/1.5A)
電流( 500mA)	±0.16%+0.5mA	NA
電流( 5mA )	±0.16%+5uA
回讀精度
電壓	±0.05%+3mV	0.03%+3mV
電流( 1.5A & 5A)	0.2%+400uA	0.2%+400uA
電流( 500mA)	0.2%+100uA	NA
電流( 5mA )	0.2%+1uA	0.2%+1uA
響應時間
瞬態回復時間	1000%負載變動< 40uS (<100mV,Rear)< 50uS(<100mV,Front)< 80uS (<20mV）
程控分辨率
電壓	2.5mV
電流	0.5mA(范圍: 1.5A & 5A)	0.5mA(范圍: 1.5A )
電流	0.05mA( 500mA)	NA
電流	0.5uA( 5mA )
回讀分辨率
電壓	1mV
電流	0.1mA ( 5A范圍)	0.1mA(范圍: 1.5A )
電流	0.01mA( 500mA范圍)	NA
電流	0.1uA( 5mA 范圍)	0.1uA(范圍: 5mA )
保護功能
OVP精度	CH1:50mV	CH2:50mV
DVM
直流回讀精度 ( 23℃± 5℃)	NA	0.05%+3mV
回讀分辨率		1mV
輸入電壓范圍		0 ~ 20VDC
最大輸入電壓		-3V, +22V
輸入阻抗&電容		20MΩ
程控輸出阻抗
范圍	1 mΩ to +1 Ω
程控精度	0.5% + 10 mΩ
分辨率	1mΩ
脈波電流量測
觸發準位	5mA ~ 5A, 5mA/step	5mA ~ 1.5A, 5mA/step
HIGH TIME/LOW TIME/AVERAGE TIME	33.3us to 833ms, 33.3us/step
觸發延遲	0 ~ 100ms,10us/steps
頻均讀值	1 ~ 100
長積分脈沖 TIMEOUT	1S ~ 63S
長積分量測時間	850ms(60Hz)/840ms(50Hz) ~ 60s,or AUTO； time 16.7ms/steps(60Hz), 20ms/steps(50Hz)
長積分觸發模式	Rising, Falling, Neither
其他
輸出端子	前/后面板	后面板
DVM輸入	NA	前面板
RELAY CONTROL CONNECTOR	150mA/15V ，100mA/5(inter power)
工作溫度	0 ~ 40°C
工作濕度	≤ 80%
儲存溫度	-20?C ~ 70?C
儲存濕度	< 80%
PC程控界面
標準	GPIB / USB / LAN
電流汲取能力
電流汲取率	CH1:0~4V:3.5A；4~15V:3.5A-(0.25A/V)*(Vset-4V)	CH2:0~5V:2A(PPH-1503D)；3A(PPH-1506D/1510D)5~12V:2A-(0.1A/V)*(Vset-5V),PPH-1503D3A-(0.25A/V)*(Vset-5V),PPH-1506D/1510D
記憶
儲存/叫回	5組
電源
輸入功率	90-264VAC ; 50/60Hz
消耗功率	160W(PPH-1503D)
	180W(PPH-1506D)
	210W(PPH-1510D)
尺寸&重量
尺寸	222(W) x 86(H) x 363(D) mm
重量	Approx 4.5Kg

附件
使用手冊(CD)x1,快速指南x1,測試線x1(依區域)
GTL-117測試線 x1(Max 10A), GTL-203A測試線 x1(Max 3A), GTL-204A測試線 x1l(Max 10A)

選配附件

GTL-246         USB 線, USB2.0，Type A – Type B

附件

CD (使用手冊 x1, 快速指南 x1)

Power cord (Region dependent)

測試線 GTL-207 x1,

          GTL-203A x1,

          GTL-204A x1
