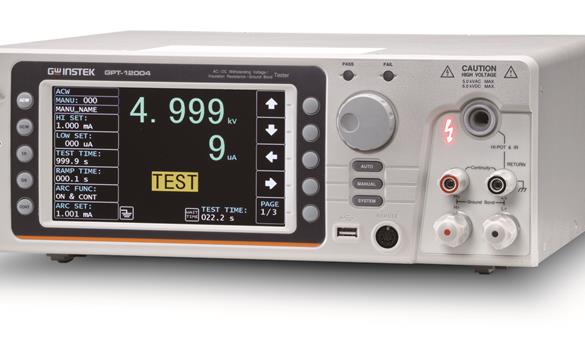

GPT-12000系列 200VA電氣安全分析儀
200VA交流測試容量
符合IEC 61010-2-034安全規范要求
7" LCD彩色顯示屏
True RMS電流量測
電容負載測試能力高達47μF
提供統計分析/掃描功能
上升/下降時間可調
測試數據U盤儲存功能
提供后面板輸出
過零啟動操作
接口:RS-232C, USB host/device, Signal I/O, GPIB (選配)
安規測試 明察秋毫
GPT-12000系列 200VA電氣安全分析儀
交流耐壓測試(ACW), 直流耐壓測試(DCW), 絕緣電阻測試(IR), 接地阻抗測試(GB)

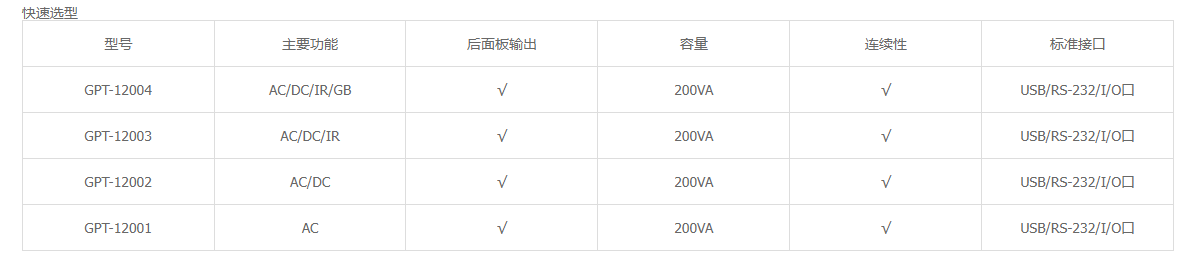

全系提供4個機型
安規測試一定要保證安全
GPT-12000系列電氣安全分析儀最高提供AC 200VA輸出容量, 符合IEC61010-2-034標準(測量/控制和實驗室用電氣設備的安全要求一絕緣電阻測量設備和耐壓強度測試設備的特殊要求)。
提供IEC、EN、UL、CSA、 GB、JIS 等要求對各種電子/電氣產品或零部件進行測試的安全規定。
我們重視用戶做安規測試中的安全, 提供安全鎖, 多種遠程控制方式, 安全放電等功能。
安規測試一定要重視精度
GPT-12000系列電氣安全分析儀提供寬范圍電壓/電流設定, 提供更高的測量分辨率。
輸出設置/測量范圍: 交流耐壓測試(AC 5kV/40mA max)、直流耐壓測試(DC 6kV/10mA max)、絕緣電阻測試(DC 1200V/50GΩ max)、接地電阻測試(AC 32A/650mΩ max)、接地導通測試(DC100mA/70Ω max)。
測量分辨率(交流耐壓: 1μA;直流耐壓: 0.1μA; 絕緣電阻: 0.1MΩ; 接地電阻: 0.1mΩ; 導通測試: 0.01Ω)
安規測試一定要考慮功能
GPT-12000系列全系提供電壓上升和下降時間設置，大電容測試能力(高達47uF)。
GPT-12000系列不僅僅提供測試結果的展示, 還提供測試電壓/電流與測試結果的曲線掃描功能, 讓用戶可以分析測試過程中電壓/電流情況, 特別方便用于查找絕緣擊穿情況。
統計分析, 多步測試, 數據保存等更多功能歡迎您的咨詢:
安規工程師: 0512-666171777-672
18913132806
更多視頻分享內容:
固緯安規測試知識分享 https://v.youku.com/v_show/id_XNDYxNDE1OTUzNg==.html
GPT-12000 安規測試儀PPT介紹 https://v.youku.com/v_show/id_XNDYyMTc5MjU2MA==.html
GPT-12000系列電容性負載測試演示 https://v.youku.com/v_show/id_XNDYyMTc5MjU0OA==.html
GPT-12000 U盤自動儲存功能 https://v.youku.com/v_show/id_XNDYyMjAyODQxNg==.html
GPT-12000后面板介紹 https://v.youku.com/v_show/id_XNDYyMjAyOTIxNg==.html
GPT-12000曲線掃描功能 https://v.youku.com/v_show/id_XNDYyMjAyOTY4MA==.html
GPT-12000前面板介紹https://v.youku.com/v_show/id_XNDYyMjAyOTQ2MA==.html
GPT-12000數據統計分析功能https://v.youku.com/v_show/id_XNDYyMjAyOTkxMg==.html
GPT-12000操作視頻 https://v.youku.com/v_show/id_XNDg4NDY0MzUwOA==.html
詳細規格
本規格適用于GPT-12000在15℃~35℃下通電至少30分鐘。
|
一般信息 |
|
|
顯示 |
7” LCD |
|
存儲 |
手動模式100組；自動模式100組 |
|
電源 |
AC 100V~240V ± 10%, 50Hz/60Hz |
|
尺寸& 重量 |
380(W) x 148(H) x454(D)mm /約 15kg |
|
交流耐壓測試 |
|||
|
輸出電壓范圍 |
0.050kV~ 5.000kV |
||
|
輸出電壓分辨率 |
1V |
||
|
輸出電壓精度 |
± (1% of setting +5V) （空載） |
||
|
最大額定負載(Table1) |
200VA (5kV/40mA)[GPT-12XXX] |
||
|
最大額定電流 |
40mA[GPT-12XXX] 0.001mA~10mA(0.05k≤V≤0.5kV) 0.001mA~40mA(0.5kV＜V≤5kV) |
||
|
輸出電壓波形 |
正弦波 |
||
|
頻率 |
50 Hz / 60 Hz |
||
|
電壓變動率 |
± (1% +5V)[Maximum rated load–no load] |
||
|
電壓表精度 |
± (1% of reading+ 5 V) |
||
|
電流測量范圍 |
0.001mA~40.00mA [GPT-12XXX] |
||
|
電流分辨率 |
1uA (1uA~9.999mA) 10uA(10.00mA~40.00mA) |
||
|
電流測量精度 |
± (1.5% of reading+30uA) |
||
|
判斷精度 |
± (3% of setting+30uA) |
||
|
上/下限判定功能 |
Yes |
||
|
ARC 偵測 |
Yes |
||
|
上升時間控制功能 |
Yes |
||
|
RAMP TIME (上升時間) |
0.1~999.9S |
||
|
下降時間控制功能 |
Yes |
||
|
RAMP DOWN 時間 |
0.0~999.9S |
||
|
TIMER (測試時間)2 |
OFF, 0.3S~999.9S |
||
|
GND |
ON/OFF |
||
|
WAIT TIME（等待時間） |
0.0~999.9S |
||
|
1, 達到50V/10mA的設定電壓至少需要0.3秒。 |
|||
|
直流耐壓測試（適用于GPT-12002/12003/12004) |
|
|
輸出電壓范圍 |
0.050kV~ 6.000kV1 |
|
輸出電壓分辨率 |
1V |
|
輸出電壓精度 |
±(1% of setting +5V) With no load |
|
最大額定負載 |
50W(5kV/10mA) [GPT-12xxx] |
|
最大額定電流 |
10mA [GPT-12XXX] 0.001mA~2mA(0.05kV￡V￡0.5kV) 0.001mA~10mA(0.5kV<V￡6kV) |
|
電壓表精度 |
± (1% of reading+ 5 V) |
|
電壓分辨率 |
± (1% +5V)[Maximum rated load ->no load] |
|
電流測量范圍 |
0.001mA-10.00mA |
|
電流測量分辨率 |
0.1uA 0.1uA (0.1uA~999.9uA) 1uA(1uA~9.999mA) 10uA(10.00mA) |
|
電流測量精度 |
±(1.5% of reading+3uA) when I<1mA ±(1.5% of reading+30uA) when I≥1mA |
|
判斷精度 |
± (3% of setting+30uA) |
|
上/下限判定功能 |
Yes |
|
ARC 偵測 |
Yes |
|
上升時間控制功能 |
Yes |
|
RAMP TIME (上升時間) |
0.1~999.9S |
|
下降時間控制功能 |
Yes |
|
RAMP DOWN 時間 |
0.0~999.9S |
|
TIMER (測試時間) |
OFF, 0.3S~999.9S |
|
GND |
ON/OFF |
|
等待時間 |
0.0~999.9S |
|
最大電容負載直流模式 |
1uF |
|
1 達到50V/2mA的設定電壓至少需要0.3秒。 |
|
|
絕緣電阻測試（適用于12003/12004) |
|||
|
輸出電壓 |
50V-1200V |
||
|
輸出電壓分辨率 |
50V |
||
|
輸出電壓精度 |
±(1% of setting +5V) with no load |
||
|
電阻測量范圍 |
0.1MΩ~50GΩ |
||
|
測試電壓 / 測量范圍 / 測量精度 |
|||
|
50V≤V≤450V
|
0.1MΩ~1MΩ |
5% of reading + 3 count |
|
|
1MΩ~50MΩ |
5% of reading + 1 count |
||
|
51MΩ~2GΩ |
10% of reading + 1 count |
||
|
500V≤V≤1200V
|
0.1MΩ~1MΩ |
5% of reading + 3 count |
|
|
1MΩ~500MΩ |
5% of reading + 1 count |
||
|
501MΩ~9.999GΩ |
10% of reading + 1 count |
||
|
10G~50GΩ |
20% of reading + 1 count1 |
||
|
測試電壓 |
Display Range |
||
|
50V≤V≤100V |
000.1MΩ~10.00GΩ |
||
|
150V≤V≤450V |
000.1MΩ~20.00GΩ |
||
|
500V≤V≤1200V |
000.1MΩ~50.00GΩ |
||
|
電壓調節 |
± (1% +5V) [Maximum rated load ->no load |
||
|
電壓表精度 |
±(1% of reading +5V) |
||
|
短路電流 |
10mA max. |
||
|
輸出阻抗 |
2kΩ |
||
|
上/下限判定功能 |
Yes |
||
|
上升時間控制功能 |
Yes |
||
|
RAMP UP (上升時間) |
0.1~999.9S |
||
|
下降時間控制功能 |
Yes |
||
|
RAMP DOWN(下降時間) |
0.0~999.9S |
||
|
等待時間 |
0.0~999.9S |
||
|
TIMER (測試時間) |
0.3S~999.9S2 |
||
|
GND |
ON/OFF |
||
|
注意：當絕緣電阻接地模式打開時，需要執行GND OFFSET動作。 1當絕緣電阻接地方式為ON時，可以保證最大30Gohm。 |
|||
|
2當絕緣電阻接地模式打開時，測試時間從0.5秒開始。 |
|||
|
接地阻抗測試（適用于GPT-12004) |
|
|
輸出電流范圍 |
3.00A~32.00A |
|
輸出電流精度 |
±(1% of setting+0.2A) when 3A≤I ≤8A |
|
±(1% of setting+0.05A) 8A < I ≤ 32A |
|
|
輸出電流分辨率 |
0.01A |
|
測試電壓 |
Approximately max. 8VAC (open-circuit) |
|
頻率 |
50Hz/60Hz selectable |
|
電阻表測量范圍 |
1mΩ ~ 650mΩ |
|
電阻表測量分辨率 |
0.1mΩ |
|
電阻表測量精度 |
±(1% of reading+2mΩ) |
|
電阻表判斷精度 |
±(1% of setting+2mΩ) |
|
上下限判定功能 |
Yes |
|
TIMER (測試時間) |
0.3S~999.9S |
|
GND |
ON/OFF |
|
導通測試 |
||
|
輸出電流 |
100mA(DC) |
|
|
電阻表測量范圍 |
0.10Ω~70.00Ω |
|
|
電阻表測量分辨率 |
0.01Ω |
|
|
電阻表測量精度 |
±(10% of reading+2Ω) |
|
|
電阻表判定精度 |
±(10% of setting+2Ω) |
|
|
上下限判定功能 |
Yes |
|
|
TIMER (測試時間) |
0.3S~999.9S |
|
|
接口 |
||
|
REMOTE (遠程端子) |
Yes |
|
|
SIGNAL IO |
Yes |
|
|
RS-232 |
Yes |
|
|
USB (Device) |
Yes (USB 2.0) |
|
|
Rear Output |
Yes |
|
|
USB (Host) for data output port |
Yes (USB 2.0) |
|
|
GPIB |
Yes (選配) |
|
