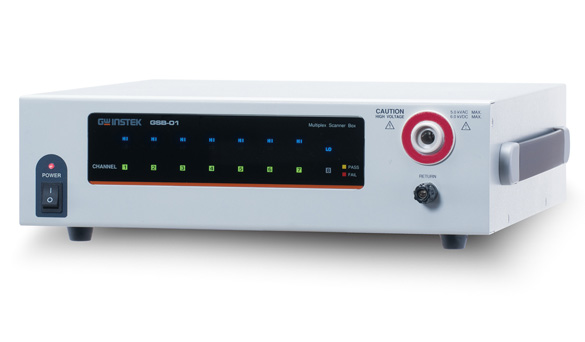

GSB-01 & GSB-02 多通道安規掃描盒（搭配GPT-98/99）

• 型號：GSB-01(8CH高壓掃描盒)，GSB-02(6CH高壓和2CH接地阻抗掃描盒)

• 多通道輸出，用于耐壓、絕緣阻抗、接地阻抗測試

• 高亮度LED，顯示通道、狀態&判斷

• 前&后輸入接口設計，適合GPT-9800/9900/9900A系列

• 一臺GPT-9800/9900/9900A系列最多連接4個掃描盒(32CH)

固緯針對特定的安全測試儀系列提供專用選件，多通道掃描盒。這款多通道掃描盒GSB-01/02具有將GPT-9800/9900 / 9900A系列提供的測試電壓或電流分配到多個測試點的功能。

一臺掃描儀最多可以使用八個通道輸出。操作人員可以根據選定的掃描儀型號在測試點上進行AC / DC耐壓，絕緣電阻和接地連接測試。

此外，最多可將四臺掃描儀連接到測試儀，最多允許32個通道。這些功能確保了具有多個測試點的電氣和電子設備的高可靠性和省力。

每個通道的電位模式- HI（電壓施加），LO（返回）和X（開路模式）可通過前面板操作或通過GPT-9800/9900的USB / GPIB / 9900A。

多路復用掃描器允許在八個測試通道中的指定設置-交流/直流耐受或絕緣電阻或接地連接測試。例如，可以將CH1?CH3設置為HI（高電壓），將CH4設為LO。

它為GPT-9800/9900 / 9900A測試儀增加了以下功能：

一臺掃描儀將輸出擴展到八個通道。可以為每個通道設置HI，LO或X的電位，根據掃描儀的型號，可以在任意八個測試點進行AC / DC耐壓，絕緣電阻或接地連接測試。

一臺GPT-9800/9900 / 9900A測試儀最多可連接四臺掃描儀。這允許輸出擴展到多達32個通道。

這樣可以節省人力，可靠的耐電壓，絕緣電阻或電氣或電子設備或具有多個測試點的電子元件的接地連接測試。

GPT+GSB操作視頻 https://v.youku.com/v_show/id_XNDkzOTAwNjgyOA==.html

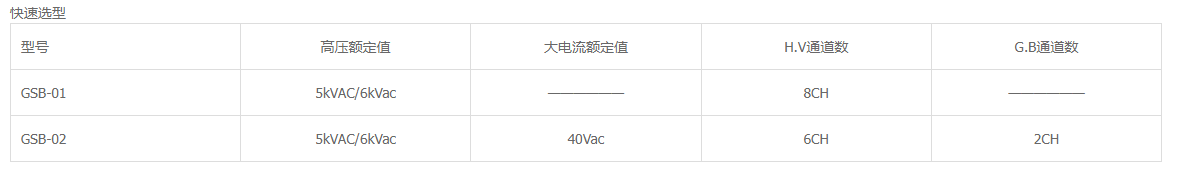

詳細規格
	GSB-01	GSB-02
高壓額定值
	5kVac/6kVdc	5kVac/6kVdc
大電流額定值
	—-	40Aac
H.V.通道數
	8CH	6CH
G.B通道數
	—-	2CH
最大掃描盒數
	4 (32CH Max)
接口
	RS-232C，連接測試儀或掃描盒
電源
	AC 100~240V±10%，50/60Hz
尺寸&重量
	GSB-01：330(W)×101(H)×399(D)mm;GSB-02：330(W)×101(H)×413(D)mm;約5.5kg
