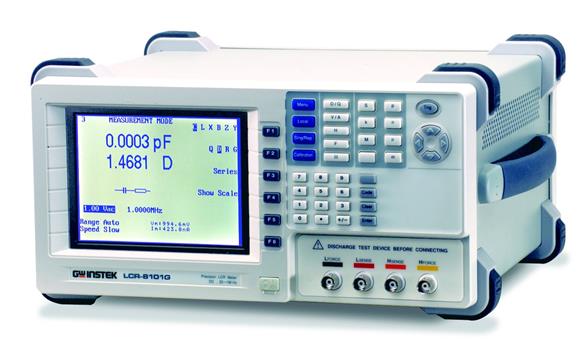

LCR-8000G系列

• 寬廣的測試頻率范圍20Hz~10MHz

• 0.1%基本精確度&6位解析度

• DC電阻測量

• 帶有被測元件電壓/電流監控的測量功能

• 帶有判斷警報的PASS/FAIL測試功能

• 超大LCD顯示屏和友好的用戶界面

• 多步驟模式

• 圖表模式

• 選配：±200V偏壓盒（頻率最大到2MHz）

• 標準RS-232C/GPIB接口

LCR-8000G系列包含10MHz/5MHz/1MHz量測頻率機型，具有精確、多功能和高分辨率的特點，還包括DC電阻測量以及電壓/電流監測功能。多步驟測試功能可以在屏幕上進行帶有Pass/Fail判定提示的定制測量序列編程。每組編程包括30個測試步驟，每個步驟均可以設置測試參數和限制。多步驟操作下，原本繁瑣無趣的工作只需要按一下按鈕，就可以按步驟自動的執行。使用圖表模式功能，LCR-8000G將以圖表的形式，顯示元器件的阻抗特性隨著掃描頻率或電壓的變化所呈現的規律。這將使得分析阻抗的頻率或電壓特性時，其結果一目了然。GPIN和RS-232C標準接口，用于設備控制以及將測試結果顯示在PC上。LCR-8000G系列豐富的特點讓您的測試任務變得更加簡單而實用。

LCR-800系列電橋測試儀介紹及操作使用http://v.youku.com/v_show/id_XMjk1NjE0MTM2.html?spm=a2hzp.8253869.0.0

LCR測試儀LCR-8000G系列操作講解http://v.youku.com/v_show/id_XMjg5MjU4NTY4.html?spm=a2hzp.8253869.0.0

固緯電子LCR-8101G電橋測量小電感http://v.youku.com/v_show/id_XMjEwNjYyNDUy.html?spm=a2hzp.8253869.0.0

固緯電子LCR-8101G電橋測量小電感http://v.youku.com/v_show/id_XMjEwNjYyNDUy.html?spm=a2hzp.8253869.0.0

詳細規格

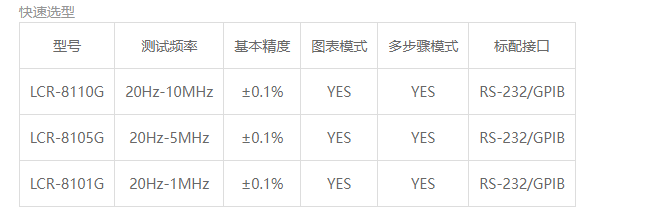

型號	LCR-8110G	LCR-8105G	LCR-8101G
測試頻率
	20Hz ~ 10MHz, 5 位數, ±0.005%	20Hz ~ 5MHz, 5 位數, ±0.005%	20Hz ~ 1MHz, 5 位數, ±0.005%
輸出阻抗
	100Ω
基本準確度
	±0.1% (R, Z, X, G, Y, B, L, C)
測試速度
交流 (＞ 2kHz)	DC
最大(MAX): 75mS	最大(MAX): 30mS
快速(FAST): 150mS	快速(FAST): 60mS
中速(MEDIUM): 450mS	中速(MEDIUM): 120mS
慢速(SLOW): 600mS	慢速(SLOW): 900mS
測試信號電平
測試頻率	測試信號電平(rms)	步進	精度
≤3MHz	10mV~2V	1mV/10mV	2%±5mV
＞3MHz	10mV~1V	1mV/10mV	2%±5mV
短路電流
最大20mA
測量范圍
模式	測量范圍
R, Z, X	0.1mΩ ~ 100MΩ
G, Y, B	10nS ~ 1000S
L	0.1nH ~ 100kH
C	0.01pF ~ 1F
D	0.00001 ~ 9.9999
Q	0.1 ~ 9999.9
θ	-180° ~ +180°
Rdc	0.1mΩ ~ 100MΩ
測量參數
阻抗 (Z), 相位角 (θ), 電感 (L), 電容 (C),交流電阻 (Rac), 品質因數 (Q), 損耗因數 (D),導納 (Y), 電導 (G), 電抗 (X), 電納 (B),直流電阻 (Rdc)
串聯 / 并聯等效電路
C + R, C + D, C + Q, L + R, L + Q, L + D
串聯等效電路
X + R, X + D, X + Q
并聯等效電路
C + G, B + G, B + D, B + Q, B + R, L + G
向量測量組合
Z + Phase Angle, Y + Phase Angle
LCD顯示屏
320 x 240 點陣顯示
接口
RS-232, GPIB
電源
AC 115V ±10% / 230V ±10% (可選), 50/60Hz
尺寸&重量
330(寬) x 170(高) x 340(深)mm, 約5公斤

標準附件
使用手冊 x1, 電源線 x1, 測試治具LCR-12 x1

選購附件
LCR-05 引腳型元件測試治具  頻率：DC-1MHz最大電壓：35V
LCR-06A 四線式測試治具   頻率：DC-1MHz最大電壓：35V
LCR-07 兩線式測試治具  頻率：DC-1MHz最大電壓：35V
LCR-08  SMD / Chip 元件(手持式)測試治具    頻率：DC-1MHz最大電壓：35V
LCR-12  Kelvin clip測試線（4線）+接地夾   頻率：DC-10MHz最大電壓：35V
LCR-15  測試治具 – 針對SMD組件(0201 to 1812)
GTL-232  RS-232C連接線, 9-pin母座對9-pin,Null Modem
GRA-404 面板機架 (19", 4U)
GTC-001 儀器臺車
GTC-002 儀器臺車
