固緯GWINSTEK ASD-1150/ASD-1300/ASD-1600/ASD-1900交流電源

主頁 ? 交流電源 ? 固緯GWINSTEK ASD-1150/ASD-1300/ASD-1600/ASD-1900交流電源

.

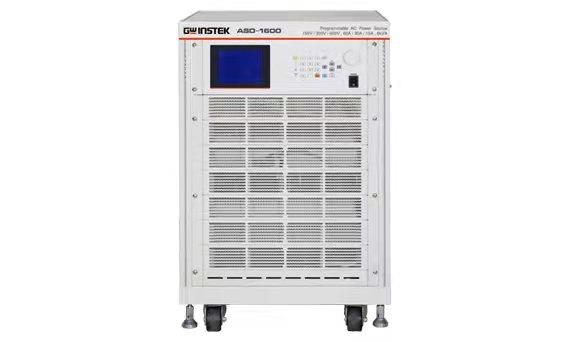

ASD-1150/ASD-1300/ASD-1600/ASD-1900交流電源

可編程控制限電壓、限電流設定
高輸出電流峰值，供準確浪涌電流測試
先進數字信號處理技術，提供精準的電子參數
內建 30 組主流波形的合成功能，可仿真各種電網供電
模擬市電波形失真能力
完善電路與風扇保護功能，使用安全無虞
具交流及直流輸出功能 (ASD-1150適用)

固緯ASD系列可程序交流電源供應器輸出功率從1.5kVA到9kVA。采用先進的數字信號處理技術，能提供精準的電力參數量測，如電壓均方根值 (Vrms)，電流均方根值(Irms)，有功功率(P)，視在功率 (VA)，功率因子(PF)，波峰因素(CF)等，30-1000Hz可調節輸出頻率。內建30組主流波形的合成功能，并可通過RS232或GPIB進行遠程控制。可仿真各種電網供電，從研發的設計驗證，質量檢驗到生產測試，皆可滿足使用者的不同環境測試需求。全面風扇與電路保護，使用安全無虞。

border="1"

輸入規格(AC rms)
型號			ASD-1150	ASD-1300	ASD-1600	ASD-1900
常規輸入電壓			100 Vac to 240 Vac (單相)	220 Vac to 240 Vac (單相)	220 Vac to 240 Vac (L-L) 3相4線 Δ 接法 380 Vac to 400 Vac (L-L) 3相5線Y接法	220 Vac to 240 Vac (L-L) 3相4線 Δ 接法 380 Vac to 400 Vac (L-L) 3相5線Y接法
輸入電壓范圍			90 Vac to 254 Vac	190 Vac to 254 Vac	190 Vac to 250 Vac (L-L) 3相4線 Δ 接法 329 Vac to 433 Vac (L-L) 3相5線Y接法	190 Vac to 250 Vac (L-L) 3相4線 Δ 接法 329 Vac to 433 Vac (L-L) 3相5線Y接法
相數			單相，三相	單相，三相	三相, 四線三相,五線	三相, 四線三相,五線
常規輸入頻率			50 Hz to 60 Hz	50 Hz to 60 Hz	50 Hz to 60 Hz	50 Hz to 60 Hz
輸入頻率范圍			47 Hz to 63 Hz	47 Hz to 63 Hz	47 Hz to 63 Hz	47 Hz to 63 Hz
最大輸入功率			≤1875 VA	≤3750 VA	≤7500 VA	≤11250 VA
功率因數			≥0.98	≥0.98	>0.8@滿載 (220Vac) >0.3@滿載 (380Vac)	≥0.98
最大輸入電流			90Vac: 22A	190Vac: 20A	190Vac: 35A/相 329Vac: 25A/相	190Vac: 35A/相 329Vac: 25A/相
交流輸出規格 (AC rms)
電壓		設定范圍	0.0 V to 150.0 V 0.0 V to 300.0 V	0.0 V to 150.0 V 0.0 V to 300.0 V	0.0 V to 150.0 V / 0.0 V to 300.0 V (并聯) 0.0 V to 300.0 V / 0.0 V to 600.0 V (串聯)	0.0 V to 150.0 V / 0.0 V to 300.0 V
		分辨率	0.1 V
		精準度	±(0.2 % of set + 0.3 V / 0.6 V)	±(0.2 % of set + 0.3 V / 0.6 V)	±(0.2 % of set + 0.3 V / 0.6 V) （并聯) ±(0.4 % of set + 0.6 V / 1.2 V) (串聯)	±(0.2 % of set + 0.3 V / 0.6 V)
輸出相數			單相三線	單相三線	單相三線	三相五線
最大電流		150V	15 A (150V)	30 A (150V)	60 A (150V)	90 A (150V) (單相) 30 A (150V) (三相)
		300V	7.5 A (300V)	15 A (300V)	30 A (300V)	45 A (300V) (單相) 15 A (300V) (三相)
		600V	–	–	15 A (600V)	–
最大峰值電流		150V	90 A (30Hz~100Hz) 75A (>100Hz~1kHz)	90 A (30Hz~100Hz) 75A (>100Hz~1kHz)	180 A (30Hz~100Hz) 150 A (>100Hz~1kHz)	270 A (150V) (30Hz~100Hz) (單相) 90 A (150V) (30Hz~100Hz) (三相) 225 A (150V) (>100Hz~1kHz) (單相) 75 A (150V) (>100Hz~1kHz) (三相)
		300V	45 A (30Hz~100Hz) 38A (>100Hz~1kHz)	45 A (30Hz~100Hz) 38A (>100Hz~1kHz)	90 A (30Hz~100Hz) 75 A (>100Hz~1kHz)	135 A (300V) (30Hz~100Hz) (單相) 45 A (300V) (30Hz~100Hz) (三相) 113 A (300V) (>100Hz~1kHz) (單相) 38 A (300V) (>100Hz~1kHz) (三相)
		600V	–	–	45 A (30Hz~100Hz) 38 A (>100Hz~1kHz)	–
負載PF值			0 to 1 (超前/滯后)
輸出功率			1500 VA	3000 VA	6000 VA	9000 VA
頻率		設定范圍	AC模式: 30.0 Hz to 1000.0 Hz, AC+DC模式: 1 Hz to 1000.0 Hz	AC 模式: 30.0 Hz to 1000.0 Hz
		設定分辨率	0.1 Hz (30.0 to 1000.0 Hz)
		精準度	0.15%
輸出相位角			0.0° to 359.9° 可調 (設置分辨率 0.1°)
直流輸出規格
電壓		設定范圍	-212 V to +212 V / -424 V to +424 V	–	–	–
		設定分辨率	0.1 V	–	–	–
		精準度	±(0.2 % of set + 0.424 V / 0.848 V)			–
最大電流		150 V	7 A	–	–	–
		300 V	3.5 A	–	–	–
最大峰值電流		150 V	14 A	–	–	–
		300 V	7 A	–	–	–
輸出功率			750W	–	–	–
線性穩壓率			0.1%
負載穩壓率			0.2%	0.1%	0.2% (串聯) 0.8% (并聯)	0.2% (三相) 0.8% (單相)
輸出電壓波形失真度			≤1%
輸出電壓反應時間			100 us (TYP)
輸出效率			78% typ.@滿載, 110Vac輸入	80% typ.@滿載	79% min.@滿載	80% typ. @滿載
測量及顯示
電壓	RMS, AVG value Resolution		0.1 V
	PEAK value Resolution		0.1 V
電流	RMS, AVG value Resolution		0.01 A
	PEAK value Resolution		0.01 A
功率	Active (W) Resolution		0.1W
	Apparent (VA) Resolution		0.1 VA
	Reactive (VAR) Resolution		0.1 VAR
負載PF值		Range	0.000 to 1.000
		Resolution	0.001
負載CF值		Range	1.2 to 1.414
		Resolution	0.001
諧波電壓		Range	可達 39次
其它
保護			UVP, OCP, OPP, SCP, OTP, FAN FAIL
顯示			STN-LCD, 6英寸
記憶組功能			存儲/調用, 基本設置: 4 (0~3 numeric keys)
任意波內存			30 (nonvolatile)
一般規格
接口	標配	GPIB	IEEE 488.2 接口
		RS-232C	符合 EIA-RS-232 規格
		外部控制	外部控制 I/O
耐壓	Between input and chassis, output and chassis, input and output		2210 Vac, 1 分鐘

EMC			EN 61326-1
			EN 61326-2-2
			EN 61000-3-2 (Class D)
			EN 61000-3-3
			EN 61000-4-2/-4-3/-4-4/-4-5/-4-6/-4-8/-4-11 (Class A, Group 1)
			EN 55011 (Class A, Group1)
安全			EN 61010-1
環境	應用環境		室內使用, 過壓等級 II
	工作溫度		0 °C to 40 °C
	存儲溫度		-40 °C to 85 °C	-40 °C to 60 °C
	存儲濕度		≤90 % RH (無凝露)
	海拔高度		≤ 2000 m
尺寸			425(W)×133(H)×525(D)	425(W)×176(H)×520(D)	546(W)×844.5(H)×700(D)	546(W)×1025(H)×700(D)
重量（Kg）			22kg	28kg	105kg	153kg
